DY-NHN耐火泥是一種含氧化硅的塑性耐火材料，在高溫金屬液的作用下生成獨特的SIC+C+SIO2玻璃化組織，此玻璃化組織表面光滑，金屬液表面的渣難以粘附，極易清除浮渣，有突出的抗表面剝落和抗侵蝕性能，可作為熱金屬傳輸設備的新材料和修補料。

適用范圍

普通沖天爐的筑爐材料；

各種鑄鐵、鋼水澆包，周轉包的修包材料及修補料；

水冷沖天爐出鐵口、電弧爐爐蓋和爐嘴的修補料；

無芯感應電爐爐領封口、出鐵口的筑爐材料和修補材料。

優(yōu)點與特性

耐高溫，有優(yōu)異的熱強度；

良好的保溫性能；

抗金屬和渣的侵蝕能力；

耐火泥表面的渣極易清理。

使用方便，可操作性強。

使用目的

盛裝優(yōu)質，高溫的金屬液體.

抗侵蝕，浮渣少，提高鑄造產品的質量.

使用壽命長，成本減少.

提高工作效率，降低工人的勞動強度。

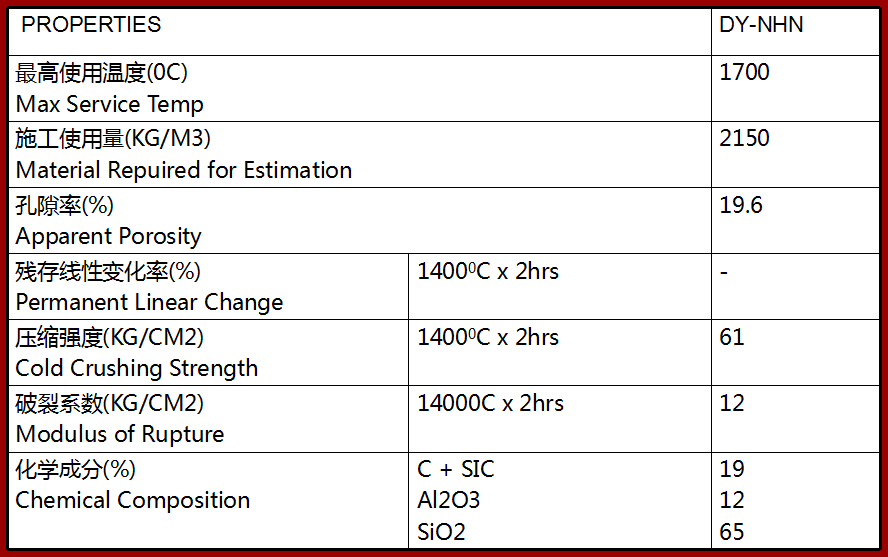

規(guī)格參數(shù)

品質特點

耐侵蝕性

使用時因表面的GLASS化現(xiàn)象和以耐侵蝕性非常好的SIC+C，SIO2體系的復合體為主成分，所以耐侵蝕性非常，現(xiàn)在不僅減少了侵蝕和附著物，而且可以很容易去除殘余鐵水和爐渣.

實用性

不必使用任何工具，可以在任何部位施工，而且對局部修補非常容易，所以有很好的實用性

安全性

由于選用了在熱的環(huán)境下有良好的安全性能的材料，所以在高溫下有很好的安全性.

施工要領

1.適用范圍

DY-NHN耐火土是高硅酸耐火爐壁修補料，采用了精選硅酸原料并加入特殊的無機化合物而制成，為方便使用將耐火泥裝入到塑料袋里后再用紙箱包裝.本施工要領書只適用在我司生產的DY-NHN上，根據現(xiàn)場的環(huán)境不同，要與我司的技術人員協(xié)商來改變施工工藝.

2.產品保管

1)因DY-NHN中含有特殊的無機化合物，與空氣接觸時會硬化，所以要在干燥的室內保管.

2)不要直接放置在地面上，要放在厚的紙板或木板上.

3)如要堆放在野外時要用防水布等遮蓋物來遮蓋.

3.施工方法

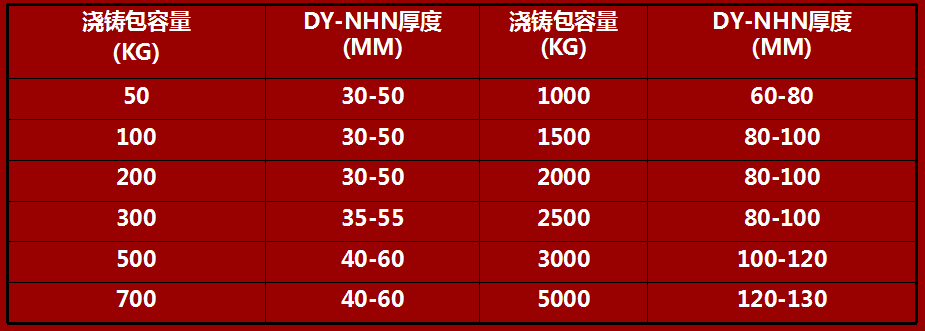

1)施工在澆包內壁時，DY-NHN的厚度根據澆鑄包的容量大小而不同，一般情況下500Kg的澆鑄包DY-NHN的厚度在40-60MM，如果DY-NHN的厚度太小，會使外層的鋼板有燒紅現(xiàn)象有可能會使金屬液滲出，所以薄弱地方是修補厚一點.

2)修補要領是先在將要修補的澆鑄包里用黏土或灰泥以適當?shù)乃畞頂嚢杈鶆蚝蟊”〉赝磕ㄔ趦缺谏?之后用手取出適當量的DY-NHN直接涂掛在上面并用榔頭夯實；

如果耐火泥水分蒸發(fā)而硬化不好修補時，稍加水浸潤后就可以使用(但是不要用太多的水，會影響使用壽命)；

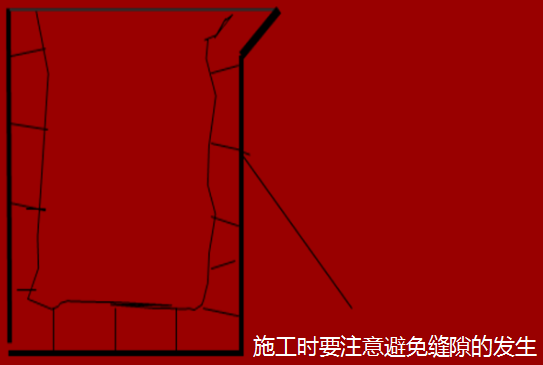

在修補時，耐火泥的連接處若有縫隙，會有金屬液滲出的危險，所以要充分地夯實.

4.烘干及升溫

1)澆包涂抹完DY-NHN后要充分預熱，首先用干燥的木材來徐徐干燥3--5個小時，之后用火爐或烤槍用小火烘烤，慢慢加大火力，直至烘干到DY-NHN耐火土成紅色時即可盛裝金屬液.按照這樣的烘烤工藝，會使?jié)舶氖褂脡勖娱L，所以即便是自然干燥也要用充分的時間來干燥.

在沒有充分的預熱下用火爐或烤槍急劇加熱時會使DY-NHN表面象面包狀向上膨脹，此現(xiàn)象是DY-NHN里面的水分因急劇膨脹而使已經GLASS化的表面拱出產生的，此現(xiàn)象雖仍可使用但會影響使用壽命.

所以在水份沒有去除之前要徐徐加熱，等到去除了70-80%后可快速加熱.

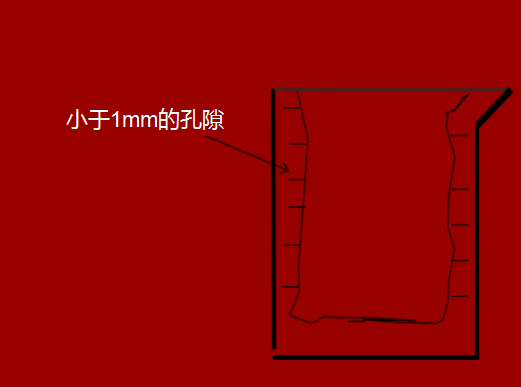

為了充分去除水份在澆鑄包的后面和前面用1MM左右的鐵絲來扎排氣孔，這樣可防止在烘干過程中表皮膨脹現(xiàn)象.

2)自然干燥時不用擔心因為DY-NHN的表面逐步GLASS化而出現(xiàn)裂紋.此裂紋用烤槍加熱到800℃以上時會粘合到一起，所以盛裝金屬液無任何問題，生產結束后由于澆鑄包的逐步冷卻也會產生裂紋，再使用時因加熱裂紋會重新粘合起來，所以再使用時無任何影響.

3)在使用過程中若發(fā)現(xiàn)澆鑄包外部鐵皮發(fā)紅，且有少量金屬液滲出，此時也可用上述同樣的方式來局部維修即可.

4)修補完剩余的DY-NHN，如果直接放置在空氣中會硬化，應把剩余的DY-NHN裝回到塑料袋里密封保存，以便下次使用.
